3.2. خدمة الخرائط على الويب Web Map Service (WMS)¶

يوفر معيارا WMS 1.1.1 و 1.3.0 المطبَّقان في QGIS Server واجهة HTTP لطلب صور الخرائط أو مفاتيح الخرائط المولَّدة من مشروع QGIS. يحدد طلب WMS النموذجي مشروع QGIS المراد استخدامه، والطبقات المراد عرضها، وصيغة الصورة المراد توليدها. كما يتوفر دعم أساسي لـ Styled Layer Descriptor (SLD).

المواصفات:

الطلبات القياسية التي يوفرها QGIS Server:

الطلب	وصف
GetCapabilities	يُرجع بيانات وصفية بصيغة XML تتضمن معلومات عن الخادم
GetMap	يُرجع خريطة
GetFeatureInfo	يسترجع البيانات (الشكل الهندسي والقيم) لموقع بكسل
GetLegendGraphic	يُرجع رموز مفتاح الخريطة
GetStyle(s)	يُرجع مستند XML يتضمن وصف النمط بلغة SLD
DescribeLayer	يُرجع معلومات عن توفر WFS و WCS للطبقات المتجهية والشبكية على التوالي

الطلبات الخاصة بالمورّد التي يوفرها QGIS Server:

الطلب	وصف
GetPrint	يُرجع تخطيطًا من QGIS
GetProjectSettings	يُرجع معلومات محددة عن QGIS Server
GetSchemaExtension	يعيد بيانات وصفية بصيغة XML حول القدرات الموسّعة الاختيارية

3.2.1. GetCapabilities¶

المعاملات القياسية لطلب GetCapabilities وفقًا لمواصفات OGC WMS 1.1.1 و 1.3.0:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetCapabilities )
VERSION	لا	إصدار الخدمة

يدعم طلب GetCapabilities أيضًا معاملات المورِّد (vendor parameters) التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetCapabilities

3.2.2. GetMap¶

المعاملات القياسية لطلب GetMap وفقًا لمواصفات OGC WMS 1.1.1 و 1.3.0:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetMap )
VERSION	نعم	إصدار الخدمة
LAYERS	لا	الطبقات المراد عرضها
STYLES	لا	نمط الطبقات
SRS / CRS	نعم	نظام الإحداثيات المرجعي
BBOX	نعم	امتداد الخريطة
WIDTH	نعم	عرض الصورة بالبكسل
HEIGHT	نعم	ارتفاع الصورة بالبكسل
FORMAT	لا	صيغة الصورة
TRANSPARENT	لا	خلفية شفافة
SLD	لا	عنوان URL لملف SLD يُستخدم في التنسيق
SLD_BODY	لا	SLD مضمَّن (XML) يُستخدم في التنسيق

إضافةً إلى المعاملات القياسية، يدعم QGIS Server الرسم التوضيحي (redlining) و طبقات WMS الخارجية إلى جانب المعاملات الإضافية التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
BGCOLOR	لا	تحديد لون الخلفية
DPI	لا	تحديد دقة المخرجات
IMAGE_QUALITY	لا	ضغط JPEG
OPACITIES	لا	العتامة للطبقة أو المجموعة
FILTER	لا	مجموعة جزئية من المعالم
SELECTION	لا	إبراز المعالم
FILE_NAME	لا	اسم الملف المُنزَّل فقط مع `FORMAT=application/dxf`
FORMAT_OPTIONS	لا	خيارات صيغة الملف المحددة فقط مع `FORMAT=application/dxf`
TILED	لا	العمل في وضع البلاطات

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetMap
&MAP=/home/qgis/projects/world.qgs
&LAYERS=mylayer1,mylayer2,mylayer3
&STYLES=style1,default,style3
&OPACITIES=125,200,125
&CRS=EPSG:4326
&WIDTH=400
&HEIGHT=400
&FORMAT=image/png
&TRANSPARENT=TRUE
&DPI=300
&TILED=TRUE

VERSION¶

يتيح هذا المعامل تحديد إصدار الخدمة المراد استخدامه. القيم المتاحة للمعامل VERSION هي:

1.1.1
1.3.0

بحسب رقم الإصدار، يُتوقع وجود اختلافات طفيفة كما سيُشرح لاحقًا في المعاملات التالية:

CRS / SRS
BBOX

LAYERS¶

يتيح هذا المعامل تحديد الطبقات المراد عرضها على الخريطة. يجب الفصل بين الأسماء بفاصلة.

بالإضافة إلى ذلك، قدّم QGIS Server بعض الخيارات لتحديد الطبقات عن طريق:

معرّف الطبقة: يوجد خيار المشروع الذي يسمح بتحديد الطبقات بمعرّفاتها في تبويب QGIS Server ► WMS ضمن نافذة الحوار Project ► Properties.... فعّل مربع الاختيار Use layer ids as names لتنشيط هذا الخيار.
اسم مختصر

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&LAYERS=mylayerid1,mylayerid2
&...

STYLES¶

يمكن استخدام هذا المعامل لتحديد نمط طبقة في مرحلة الرسم. يجب الفصل بين الأنماط بفاصلة. اسم النمط الافتراضي هو default.

SRS / CRS¶

يتيح هذا المعامل تحديد النظام المرجعي المكاني لمخرجات الخريطة في WMS 1.1.1 ويجب أن يُكتب بالشكل EPSG:XXXX. لاحظ أن CRS مدعوم أيضًا إذا كان الإصدار الحالي 1.1.1.

في WMS 1.3.0 يُفضَّل استخدام المعامل CRS لكن SRS مدعوم أيضًا.

لاحظ أنه إذا حُدّد المعاملان CRS و SRS كلاهما في الطلب، فإن الإصدار الحالي المحدد في المعامل VERSION هو الحاسم.

في الحالة التالية، يُعتمد المعامل SRS أيًّا كانت قيمة المعامل VERSION لأن CRS غير محدد:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&SRS=EPSG:2854
&...

في الحالة التالية، يُعتمد المعامل SRS بدلًا من CRS بسبب المعامل VERSION:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.1.1
&CRS=EPSG:4326
&SRS=EPSG:2854
&...

في الحالة التالية، يُعتمد المعامل CRS بدلًا من SRS بسبب المعامل VERSION:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&CRS=EPSG:4326
&SRS=EPSG:2854
&...

BBOX¶

يتيح هذا المعامل تحديد امتداد الخريطة بوحدات نظام الإحداثيات المرجعي الحالي. يجب الفصل بين الإحداثيات بفاصلة.

يُكتب المعامل BBOX بالشكل min_a,min_b,max_a,max_b لكن تعريف المحورين a و b يختلف بحسب المعامل VERSION الحالي:

في WMS 1.1.1 يكون ترتيب المحاور دائمًا شرق/شمال
في WMS 1.3.0 يعتمد ترتيب المحاور على الجهة المرجعية لنظام الإحداثيات

على سبيل المثال، في حالة EPSG:4326 و WMS 1.1.1، يكون a هو خط الطول (شرق) و b هو دائرة العرض (شمال)، مما يؤدي إلى طلب مثل:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.1.1
&SRS=epsg:4326
&BBOX=-180,-90,180,90
&...

أما في حالة WMS 1.3.0، فإن ترتيب المحاور المعرّف في قاعدة بيانات EPSG هو شمال/شرق، لذا يكون a هو دائرة العرض و b هو خط الطول:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&CRS=epsg:4326
&BBOX=-90,-180,90,180
&...

WIDTH¶

يتيح هذا المعامل تحديد عرض صورة المخرجات بالبكسل.

HEIGHT¶

يتيح هذا المعامل تحديد ارتفاع صورة المخرجات بالبكسل.

FORMAT¶

يمكن استخدام هذا المعامل لتحديد صيغة صورة الخريطة. القيم المتاحة هي:

jpg
jpeg
image/jpeg
image/png
image/png; mode=1bit
image/png; mode=8bit
image/png; mode=16bit
image/webp
application/dxf: تُصدَّر بصيغة DXF فقط الطبقات التي تمتلك صلاحية القراءة في خدمة WFS

application/pdf

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS&VERSION=1.3.0
&REQUEST=GetMap
&FORMAT=application/dxf
&LAYERS=Haltungen,Normschacht,Spezialbauwerke
&CRS=EPSG%3A21781
&BBOX=696136.28844801,245797.12108743,696318.91114315,245939.25832905
&WIDTH=1042
&HEIGHT=811
&FORMAT_OPTIONS=MODE:SYMBOLLAYERSYMBOLOGY;SCALE:250
&FILE_NAME=plan.dxf

TRANSPARENT¶

يمكن استخدام هذا المعامل المنطقي لتحديد شفافية الخلفية. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

مع ذلك، يُتجاهل هذا المعامل إذا كانت صيغة الصورة المحددة في FORMAT غير PNG.

BGCOLOR¶

يتيح هذا المعامل تحديد لون خلفية لصورة الخريطة. لكن لا يمكن دمجه مع المعامل TRANSPARENT في حالة صور PNG (إذ تكون الأولوية للشفافية). يمكن كتابة اللون حرفيًا أو بالترميز الست عشري.

مثال على عنوان URL بالترميز الحرفي:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&BGCOLOR=green
&...

مثال على عنوان URL بالترميز الست عشري:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&BGCOLOR=0x00FF00
&...

DPI¶

يمكن استخدام هذا المعامل لتحديد دقة المخرجات المطلوبة.

IMAGE_QUALITY¶

يُستخدم هذا المعامل لصور JPEG فقط. القيمة الافتراضية لضغط JPEG هي -1.

يمكنك تغيير القيمة الافتراضية لكل مشروع QGIS من قائمة OWS Server ► WMS capabilities في نافذة الحوار Project ► Properties.... وإذا أردت تجاوزها في طلب GetMap فيمكنك ذلك باستخدام المعامل IMAGE_QUALITY.

OPACITIES¶

قائمة قيم عتامة مفصولة بفواصل. يمكن ضبط العتامة على مستوى الطبقة أو المجموعة. تتراوح القيم المسموح بها من 0 (شفافة تمامًا) إلى 255 (معتمة تمامًا).

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&WIDTH=400
&HEIGHT=200
&CRS=EPSG:4326
&LAYERS=countries,places
&BBOX=42,-6,52,15
&OPACITIES=255,0

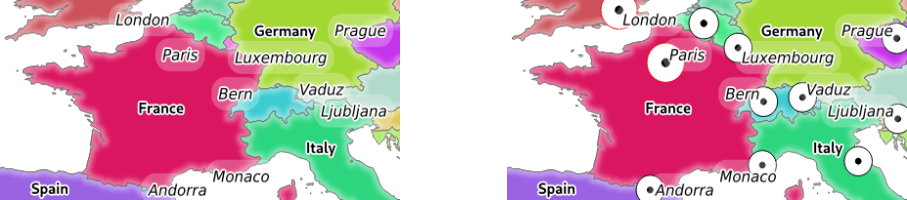

../../../_images/wms_getmap_opacities.png — شكل 3.3 إلى اليسار `OPACITIES=255,0` وإلى اليمين `OPACITIES=255,255`¶

FILTER¶

يمكن تحديد مجموعة جزئية من الطبقات باستخدام المعامل FILTER. الصياغة هي في الأساس نفسها المستخدمة في سلسلة المجموعة الجزئية (subset string) في QGIS. لكن هناك بعض القيود لتجنّب حقن SQL في قواعد البيانات عبر QGIS Server. إذا عُثر على سلسلة خطرة في المعامل، فسيعيد QGIS Server الخطأ التالي:

<ServiceExceptionReport>
  <ServiceException code="Security">The filter string XXXXXXXXX has been rejected because of security reasons.
  Note: Text strings have to be enclosed in single or double quotes. A space between each word / special character is mandatory.
  Allowed Keywords and special characters are IS,NOT,NULL,AND,OR,IN,=,<,=<,>,>=,!=,',',(,),DMETAPHONE,SOUNDEX.
  Not allowed are semicolons in the filter expression.</ServiceException>
</ServiceExceptionReport>

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&VERSION=1.3.0
&WIDTH=400
&HEIGHT=300
&CRS=EPSG:4326
&BBOX=41,-6,52,10
&LAYERS=countries_shapeburst,countries,places
&FILTER=countries_shapeburst,countries:"name" = 'France';places: "name" = 'Paris'

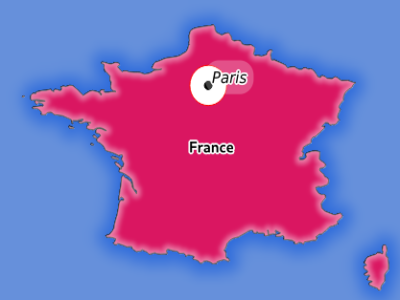

../../../_images/wms_getmap_filter.png — شكل 3.4 استجابة الخادم لطلب GetMap مع المعامل FILTER¶

في هذا المثال، يُطبَّق المرشّح نفسه "name" = 'France' على الطبقتين countries و countries_shapeburst، بينما يُطبَّق المرشّح "name" = 'Paris' على places فقط.

ملاحظة

يمكن إجراء عمليات بحث في البيانات الوصفية عبر GetFeatureInfo مع حذف المعامل X/Y إذا وُجد FILTER. عندها يعيد QGIS Server معلومات عن المعالم المطابقة ويولّد مستطيلًا محيطًا مدمجًا في مخرجات XML.

SELECTION¶

يمكن للمعامل SELECTION إبراز معالم من طبقة أو أكثر. يمكن تحديد المعالم المتجهية بتمرير قوائم من معرّفات المعالم مفصولة بفواصل.

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&LAYERS=mylayer1,mylayer2
&SELECTION=mylayer1:3,6,9;mylayer2:1,5,6
&...

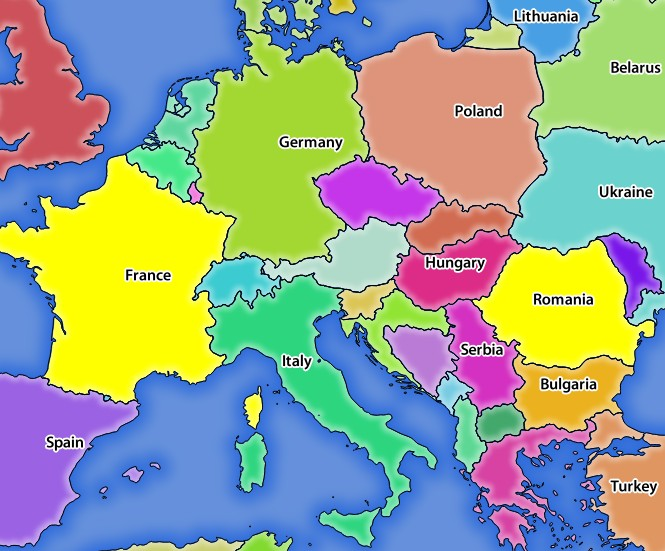

تعرض الصورة التالية الاستجابة لطلب GetMap يستخدم الخيار SELECTION، مثل http://myserver.com/...&SELECTION=countries:171,65.

بما أن معرّفات هذه المعالم تقابل في مجموعة البيانات المصدر France و Romania، فإنها تظهر مُبرَزة باللون الأصفر.

../../../_images/server_selection_parameter.png — شكل 3.5 استجابة الخادم لطلب GetMap مع المعامل SELECTION¶

FORMAT_OPTIONS¶

يمكن استخدام هذا المعامل لتحديد خيارات للصيغة المحددة. يُستخدم فقط مع FORMAT=application/dxf في طلب GetMap. يأخذ قائمة من أزواج key:value مفصولة بفاصلة منقوطة:

SCALE: يُستخدم لقواعد الترميز والمرشحات والأنماط (وليس للتغيير الفعلي لمقياس البيانات، إذ تبقى البيانات بمقياسها الأصلي).
MODE: يقابل خيارات التصدير المتاحة في نافذة حوار تصدير DXF في QGIS Desktop. القيم الممكنة هي NOSYMBOLOGY و FEATURESYMBOLOGY و SYMBOLLAYERSYMBOLOGY.
LAYERATTRIBUTES: حدّد حقلًا، أو في حالة وجود طبقات عديدة قائمة حقول مفصولة بفواصل، تحتوي على القيم المستخدمة لأسماء طبقات DXF؛ وإذا لم يُحدَّد، تُستخدم أسماء طبقات QGIS الأصلية.
USE_TITLE_AS_LAYERNAME: إذا فُعّل، يُستخدم عنوان الطبقة اسمًا لها.
CODEC: حدّد ترميزًا (codec) يُستخدم في الترميز. القيمة الافتراضية هي ISO-8859-1؛ راجع نافذة حوار تصدير DXF في QGIS Desktop لمعرفة القيم الصالحة.
NO_MTEXT: استخدام TEXT بدلًا من MTEXT للتسميات.
FORCE_2D: فرض مخرجات ثنائية الأبعاد. هذا مطلوب لعرض الخطوط المتعددة.

TILED¶

لأسباب تتعلق بالأداء، يمكن استخدام QGIS Server في وضع البلاطات. في هذا الوضع، يطلب العميل عدة بلاطات صغيرة ثابتة الحجم ويجمعها لتكوين الخريطة كاملة. وعند القيام بذلك، قد تظهر الرموز الواقعة على الحد الفاصل بين بلاطتين أو بالقرب منه مقطوعةً، لأنها موجودة في إحدى البلاطتين فقط.

اضبط المعامل TILED على TRUE لتخبر QGIS Server بالعمل في وضع البلاطات، وبتطبيق Tile buffer (النطاق العازل للبلاطة) المضبوط في مشروع QGIS (انظر ضبط مشروعك).

عندما تكون قيمة TILED هي TRUE ويكون في مشروع QGIS نطاق عازل للبلاطة غير صفري، تُرسم المعالم الواقعة خارج امتداد البلاطة لتجنّب ظهور رموز مقطوعة عند حدود البلاطات.

القيمة الافتراضية لـ TILED هي FALSE.

3.2.3. GetFeatureInfo¶

المعاملات القياسية لطلب GetFeatureInfo وفقًا لمواصفات OGC WMS 1.1.1 و 1.3.0:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetFeatureInfo )
VERSION	لا	إصدار الخدمة
QUERY_LAYERS	نعم	الطبقات المراد الاستعلام عنها
LAYERS	نعم	الطبقات المراد عرضها (مطابقة لـ QUERY_LAYERS)
STYLES	لا	نمط الطبقات
SRS / CRS	نعم	نظام الإحداثيات المرجعي
BBOX	لا	امتداد الخريطة
WIDTH	نعم	عرض الصورة بالبكسل
HEIGHT	نعم	ارتفاع الصورة بالبكسل
TRANSPARENT	لا	خلفية شفافة
INFO_FORMAT	لا	صيغة المخرجات
FEATURE_COUNT	لا	الحد الأقصى لعدد المعالم المُعادة
I	لا	عمود البكسل للنقطة المراد الاستعلام عنها
X	لا	مثل المعامل I، لكن في WMS 1.1.1
J	لا	صف البكسل للنقطة المراد الاستعلام عنها
Y	لا	مثل المعامل J، لكن في WMS 1.1.1
WMS_PRECISION	لا	الدقة (عدد الأرقام) المستخدمة عند إعادة الشكل الهندسي (انظر كيفية إضافة الشكل الهندسي إلى استجابة المعالم). القيمة الافتراضية هي `-1` وتعني استخدام الدقة المعرّفة في المشروع.

إضافةً إلى المعاملات القياسية، يدعم QGIS Server المعاملات الإضافية التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
FILTER	لا	مجموعة جزئية من المعالم
FI_POINT_TOLERANCE	لا	التفاوت بالبكسل للطبقات النقطية
FI_LINE_TOLERANCE	لا	التفاوت بالبكسل للطبقات الخطية
FI_POLYGON_TOLERANCE	لا	التفاوت بالبكسل للطبقات المضلعية
FILTER_GEOM	لا	التصفية بالشكل الهندسي
WITH_DISPLAY_NAME	لا	إضافة اسم العرض للمعلم إلى المخرجات
WITH_MAPTIP	لا	إضافة تلميحات الخريطة (map tips) إلى المخرجات
WITH_GEOMETRY	لا	إضافة الشكل الهندسي إلى المخرجات

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetMap
&MAP=/home/qgis/projects/world.qgs
&LAYERS=mylayer1,mylayer2,mylayer3
&CRS=EPSG:4326
&WIDTH=400
&HEIGHT=400
&INFO_FORMAT=text/xml
&TRANSPARENT=TRUE
&QUERY_LAYERS=mylayer1
&FEATURE_COUNT=3
&I=250
&J=250

INFO_FORMAT¶

يمكن استخدام هذا المعامل لتحديد صيغة النتيجة. القيم المتاحة هي:

text/xml
text/html
text/plain
application/vnd.ogc.gml
application/json

QUERY_LAYERS¶

يحدد هذا المعامل الطبقات المراد عرضها على الخريطة. يُفصل بين الأسماء بفاصلة.

بالإضافة إلى ذلك، يقدّم QGIS Server خيارات لتحديد الطبقات عن طريق:

الاسم المختصر
معرّف الطبقة

راجع المعامل LAYERS المعرّف في GetMap لمزيد من المعلومات.

FEATURE_COUNT¶

يحدد هذا المعامل الحد الأقصى لعدد المعالم المُعادة لكل طبقة. فمثلًا إذا ضُبط QUERY_LAYERS على layer1,layer2 وضُبط FEATURE_COUNT على 3، فسيُعاد 3 معالم كحد أقصى من layer1، وبالمثل سيُعاد 3 معالم كحد أقصى من layer2.

افتراضيًا، يُعاد معلم واحد فقط لكل طبقة.

I¶

يتيح لك هذا المعامل، المعرّف في WMS 1.3.0، تحديد عمود البكسل لنقطة الاستعلام.

X¶

المعامل نفسه I، لكنه معرّف في WMS 1.1.1.

J¶

يتيح لك هذا المعامل، المعرّف في WMS 1.3.0، تحديد صف البكسل لنقطة الاستعلام.

Y¶

المعامل نفسه J، لكنه معرّف في WMS 1.1.1.

FI_POINT_TOLERANCE¶

يحدد هذا المعامل التفاوت بالبكسل للطبقات النقطية.

FI_LINE_TOLERANCE¶

يحدد هذا المعامل التفاوت بالبكسل للطبقات الخطية.

FI_POLYGON_TOLERANCE¶

يحدد هذا المعامل التفاوت بالبكسل للطبقات المضلعية.

FILTER_GEOM¶

يحدد هذا المعامل شكلًا هندسيًا بصيغة WKT يجب أن تتقاطع معه المعالم.

المعامل WITH_DISPLAY_NAME¶

يحدد هذا المعامل ما إذا كان سيُضاف اسم العرض للمعلم إلى المخرجات.

القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

WITH_MAPTIP¶

يحدد هذا المعامل ما إذا كانت ستُضاف تلميحات الخريطة (map tips) إلى المخرجات.

القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE
HTML_FI_ONLY_MAPTIP: مثل TRUE، مع فارق أن استجابة HTML لطلب معلومات المعلم تحتوي على تلميح الخريطة فقط. يمنحك هذا تحكمًا كاملًا في استجابة HTML باستخدام محرر تلميحات الخريطة المدمج في الطبقة مثلًا.

WITH_GEOMETRY¶

يحدد هذا المعامل ما إذا كانت ستُضاف الأشكال الهندسية إلى المخرجات. لاستخدام هذه الميزة يجب أولًا تفعيل الخيار Add geometry to feature response في مشروع QGIS. انظر تهيئة مشروعك.

القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

3.2.4. GetLegendGraphic¶

المعاملات القياسية لطلب GetLegendGraphic وفقًا لمواصفات OGC WMS 1.1.1 و 1.3.0:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetLegendGraphic )
VERSION	لا	إصدار الخدمة
LAYERS	نعم	الطبقات المراد عرضها
STYLES	لا	نمط الطبقات
SRS / CRS	لا	نظام الإحداثيات المرجعي
BBOX	لا	امتداد الخريطة
WIDTH	لا	عرض الصورة بالبكسل
HEIGHT	لا	ارتفاع الصورة بالبكسل
FORMAT	لا	صيغة مفتاح الخريطة
TRANSPARENT	لا	خلفية شفافة

إضافةً إلى المعاملات القياسية، يدعم QGIS Server معاملات إضافية لتغيير حجم عناصر مفتاح الخريطة أو خصائص الخط لعناوين الطبقات وتسميات العناصر:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
SRCWIDTH	لا	عرض الخريطة
SRCHEIGHT	لا	ارتفاع الخريطة
SHOWFEATURECOUNT	لا	إضافة عدد المعالم
RULE	لا	رمز القاعدة المراد رسمه
RULELABEL	لا	رسم تسميات العناصر
BOXSPACE	لا	المسافة بين إطار مفتاح الخريطة ومحتواه (mm)
LAYERSPACE	لا	المسافة الرأسية بين الطبقات (mm)
LAYERTITLESPACE	لا	المسافة الرأسية بين عنوان الطبقة والعناصر (mm)
SYMBOLSPACE	لا	المسافة الرأسية بين الرمز والعناصر (mm)
ICONLABELSPACE	لا	المسافة الأفقية بين الرمز والتسمية (mm)
SYMBOLWIDTH	لا	عرض معاينة الرمز (mm)
SYMBOLHEIGHT	لا	ارتفاع معاينة الرمز (mm)
LAYERTITLE	لا	رسم عنوان الطبقة
LAYERFONTFAMILY	لا	عائلة خط الطبقة
LAYERFONTBOLD	لا	رسم عنوان الطبقة بخط عريض
LAYERFONTSIZE	لا	حجم خط عنوان الطبقة (pt)
LAYERFONTITALIC	لا	رسم عنوان الطبقة بخط مائل
LAYERFONTCOLOR	لا	لون عنوان الطبقة
ITEMFONTFAMILY	لا	عائلة خط العنصر
ITEMFONTBOLD	لا	رسم تسمية العنصر بخط عريض
ITEMFONTSIZE	لا	حجم خط تسمية العنصر (pt)
ITEMFONTITALIC	لا	رسم تسمية العنصر بخط مائل
ITEMFONTCOLOR	لا	لون تسمية العنصر
SHOWRULEDETAILS	لا	يضيف نص القاعدة إلى مخرجات JSON
ADDLAYERGROUPS	لا	يضيف مجموعات الطبقات إلى مخرجات JSON

BBOX¶

يمكن استخدام هذا المعامل لتحديد المنطقة الجغرافية التي يُبنى لها مفتاح الخريطة (صيغته موصوفة هنا) لكن لا يمكن دمجه مع المعامل RULE. يصبح المعامل SRS/CRS إلزاميًا عند استخدام المعامل BBOX.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries,airports
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326

ملاحظة

عند تعريف المعامل BBOX، يُشار إلى مفتاح الخريطة باسم مفتاح الخريطة المعتمد على المحتوى (content based legend).

WIDTH¶

لا يُستخدم هذا المعامل افتراضيًا، لكنه يصبح إلزاميًا عند ضبط المعامل RULE. وفي هذه الحالة يتيح تحديد عرض صورة المخرجات بالبكسل.

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=getlegendgraphic
&LAYER=testlayer%20%C3%A8%C3%A9
&RULE=rule1
&WIDTH=30
&HEIGHT=30

HEIGHT¶

لا يُستخدم هذا المعامل افتراضيًا، لكنه يصبح إلزاميًا عند ضبط المعامل RULE. وفي هذه الحالة يتيح تحديد ارتفاع صورة المخرجات بالبكسل.

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYER=testlayer%20%C3%A8%C3%A9
&RULE=rule1
&WIDTH=30
&HEIGHT=30

FORMAT¶

يمكن استخدام هذا المعامل لتحديد صيغة صورة مفتاح الخريطة. القيم المتاحة هي:

image/jpeg
image/png
application/json

في صيغة JSON تُرمَّز الرموز بترميز Base64، ولا تؤخذ في الحسبان معظم الخيارات الأخرى المتعلقة بالتخطيط أو الخطوط، لأن مفتاح الخريطة يجب أن يُبنى على جانب العميل. لا يمكن دمج المعامل RULE مع هذه الصيغة.

مثال على عنوان URL مع مخرجات JSON المقابلة:

http://localhost/qgisserver?
SERVICE=WMS&
REQUEST=GetLegendGraphic&
LAYERS=airports&
FORMAT=application/json

ومخرجات JSON المقابلة:

{
  "nodes":[
    {
      "icon":"<base64 icon>",
      "title":"airports",
      "type":"layer"
    }
  ],
  "title":""
}

SRCWIDTH¶

يمكن تعريف هذا المعامل عند ضبط المعامل RULE. وفي هذه الحالة تُمرَّر قيمة SRCWIDTH إلى طلب GetMap الأساسي بوصفها المعامل WIDTH، بينما يُستخدم المعامل WIDTH الخاص بـ GetLegendGraphic لحجم صورة مفتاح الخريطة.

SRCHEIGHT¶

يمكن تعريف هذا المعامل عند ضبط المعامل RULE. وفي هذه الحالة تُمرَّر قيمة SRCHEIGHT إلى طلب GetMap الأساسي بوصفها المعامل HEIGHT، بينما يُستخدم المعامل HEIGHT الخاص بـ GetLegendGraphic لحجم صورة مفتاح الخريطة.

SHOWFEATURECOUNT¶

يمكن استخدام هذا المعامل لتفعيل عدّ المعالم في مفتاح الخريطة. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

على سبيل المثال:

../../../_images/getfeaturecount_legend.png

RULE¶

يتوفر هذا المعامل للطبقات ذات الرسم Rule-based (المعتمد على القواعد)، ويتيح بناء مفتاح خريطة يتضمن رمز القاعدة المسمّاة فقط. لا يمكن دمجه مع المعامل BBOX. ويجب تحديد HEIGHT و WIDTH.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=mylayer,
&RULE=myrulename,
&WIDTH=20,
&HEIGHT=20

RULELABEL¶

يتيح هذا المعامل التحكم في رسم تسميات العناصر. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE: عرض تسمية العنصر
FALSE: إخفاء تسمية العنصر
AUTO: إخفاء تسمية العنصر للطبقات ذات الرسم Single symbol (الرمز المفرد)

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries,airports
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&RULELABEL=AUTO

../../../_images/wms_getlegendgraphic_rulelabel.png — شكل 3.6 رسم مفتاح الخريطة دون تسمية للطبقات ذات الرمز المفرد¶

BOXSPACE¶

يتيح هذا المعامل تحديد المسافة بين إطار مفتاح الخريطة ومحتواه بالمليمتر. القيمة الافتراضية للمسافة هي 2 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&BOXSPACE=0

../../../_images/wms_getlegendgraphic_boxspace.png — شكل 3.7 إلى اليسار `BOXSPACE=0` وإلى اليمين `BOXSPACE=15`¶

LAYERSPACE¶

يتيح هذا المعامل تحديد المسافة الرأسية بين الطبقات بالمليمتر. القيمة الافتراضية للمسافة هي 3 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERSPACE=0

../../../_images/wms_getlegendgraphic_layerspace.png — شكل 3.8 إلى اليسار `LAYERSPACE=0` وإلى اليمين `LAYERSPACE=10`¶

LAYERTITLESPACE¶

يتيح هذا المعامل تحديد المسافة الرأسية بين عنوان الطبقة والعناصر التي تليه بالمليمتر. القيمة الافتراضية للمسافة هي 3 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERTITLESPACE=0

../../../_images/wms_getlegendgraphic_layertitlespace.png — شكل 3.9 إلى اليسار `LAYERTITLESPACE=0` وإلى اليمين `LAYERTITLESPACE=10`¶

SYMBOLSPACE¶

يتيح هذا المعامل تحديد المسافة الرأسية بين الرمز والعنصر الذي يليه بالمليمتر. القيمة الافتراضية للمسافة هي 2 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&SYMBOLSPACE=0

../../../_images/wms_getlegendgraphic_symbolspace.png — شكل 3.10 إلى اليسار `SYMBOLSPACE=0` وإلى اليمين `SYMBOLSPACE=5`¶

ICONLABELSPACE¶

يتيح هذا المعامل تحديد المسافة الأفقية بين الرمز ونص التسمية بالمليمتر. القيمة الافتراضية للمسافة هي 2 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=getlegendgraphic
&LAYERS=countries,
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&ICONLABELSPACE=0

../../../_images/wms_getlegendgraphic_iconlabelspace.png — شكل 3.11 إلى اليسار `ICONLABELSPACE=0` وإلى اليمين `ICONLABELSPACE=10`¶

SYMBOLWIDTH¶

يتيح هذا المعامل تحديد عرض معاينة الرمز بالمليمتر. القيمة الافتراضية للعرض هي 7 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries,
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&SYMBOLWIDTH=2

../../../_images/wms_getlegendgraphic_symbolwidth.png — شكل 3.12 إلى اليسار `SYMBOLWIDTH=2` وإلى اليمين `SYMBOLWIDTH=20`¶

SYMBOLHEIGHT¶

يتيح هذا المعامل تحديد ارتفاع معاينة الرمز بالمليمتر. القيمة الافتراضية للارتفاع هي 4 mm.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries,
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&SYMBOLHEIGHT=2

../../../_images/wms_getlegendgraphic_symbolheight.png — شكل 3.13 إلى اليسار `SYMBOLHEIGHT=2` وإلى اليمين `SYMBOLHEIGHT=6`¶

LAYERTITLE¶

يحدد هذا المعامل ما إذا كان سيُرسم عنوان الطبقة.

القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE (القيمة الافتراضية)
FALSE

LAYERFONTFAMILY¶

يحدد هذا المعامل عائلة الخط المستخدمة لرسم عنوان الطبقة.

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries
&LAYERFONTFAMILY=monospace

LAYERFONTBOLD¶

يحدد هذا المعامل ما إذا كان عنوان الطبقة سيُرسم بخط عريض. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERFONTBOLD=TRUE

../../../_images/wms_getlegendgraphic_layerfontbold.png — شكل 3.14 مفتاح الخريطة مع `LAYERFONTBOLD=TRUE`¶

LAYERFONTSIZE¶

يحدد هذا المعامل حجم الخط لرسم عنوان الطبقة بالنقاط (pt).

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERFONTSIZE=20

../../../_images/wms_getlegendgraphic_layerfontsize.png — شكل 3.15 مفتاح الخريطة مع `LAYERFONTSIZE=20`¶

LAYERFONTITALIC¶

يحدد هذا المعامل ما إذا كان عنوان الطبقة سيُرسم بخط مائل. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERFONTITALIC=TRUE

../../../_images/wms_getlegendgraphic_layerfontitalic.png — شكل 3.16 مفتاح الخريطة مع `LAYERFONTITALIC=TRUE`¶

LAYERFONTCOLOR¶

يحدد هذا المعامل لون عنوان الطبقة. يمكن كتابة اللون حرفيًا (red، green، ..) أو بالترميز الست عشري (0xFF0000، 0x00FF00، ...).

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&LAYERFONTCOLOR=0x5f9930

../../../_images/wms_getlegendgraphic_layerfontcolor.png — شكل 3.17 مفتاح الخريطة مع `LAYERFONTCOLOR=0x5f9930`¶

ITEMFONTFAMILY¶

يحدد هذا المعامل عائلة الخط المستخدمة لرسم تسمية العنصر.

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=countries
&ITEMFONTFAMILY=monospace

ITEMFONTBOLD¶

يحدد هذا المعامل ما إذا كانت تسمية العنصر ستُرسم بخط عريض. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&ITEMFONTBOLD=TRUE

../../../_images/wms_getlegendgraphic_itemfontbold.png — شكل 3.18 مفتاح الخريطة مع `ITEMFONTBOLD=TRUE`¶

ITEMFONTSIZE¶

يحدد هذا المعامل حجم الخط لرسم عنوان الطبقة بالنقاط (pt).

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&ITEMFONTSIZE=20

../../../_images/wms_getlegendgraphic_itemfontsize.png — شكل 3.19 مفتاح الخريطة مع `ITEMFONTSIZE=30`¶

ITEMFONTITALIC¶

يحدد هذا المعامل ما إذا كانت تسمية العنصر ستُرسم بخط مائل. القيم المتاحة هي (دون تمييز بين الأحرف الكبيرة والصغيرة):

TRUE
FALSE

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&ITEMFONTITALIC=TRUE

../../../_images/wms_getlegendgraphic_itemfontitalic.png — شكل 3.20 مفتاح الخريطة مع `ITEMFONTITALIC=TRUE`¶

ITEMFONTCOLOR¶

يحدد هذا المعامل لون تسمية العنصر. يمكن كتابة اللون حرفيًا (red، green، ..) أو بالترميز الست عشري (0xFF0000، 0x00FF00، ...).

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetLegendGraphic
&LAYERS=airports,places
&BBOX=43.20,-2.93,49.35,8.32
&CRS=EPSG:4326
&TRANSPARENT=TRUE
&ITEMFONTCOLOR=0x5f9930

../../../_images/wms_getlegendgraphic_itemfontcolor.png — شكل 3.21 مفتاح الخريطة مع `ITEMFONTCOLOR=0x5f9930`¶

SHOWRULEDETAILS¶

يحدد هذا المعامل ما إذا كانت مخرجات JSON ستتضمن أيضًا تفاصيل القاعدة التي ولّدت عنصر مفتاح الخريطة. لا يكون لهذا المعامل أثر إلا عندما تكون أداة الرسم معتمدة على القواعد أو مصنّفة.

مثال على عنوان URL مع مخرجات JSON المقابلة:

http://localhost/qgisserver?
SERVICE=WMS&
REQUEST=GetLegendGraphic&
LAYERS=airports&
FORMAT=application/json&
SHOWRULEDETAILS=TRUE

ومخرجات JSON المقابلة:

{
  "nodes":[
    {
      "icon":"<base64 icon>",
      "title":"airports",
      "type":"layer",
      "rule": "type = 'airport'"
    }
  ],
  "title":""
}

ADDLAYERGROUPS¶

يحدد هذا المعامل ما إذا كانت مخرجات JSON ستعرض أيضًا أسماء مجموعات الطبقات (والمجموعات الفرعية) في عنصر مفتاح الخريطة. القيم الممكنة هي:

TRUE: عرض تسميات المجموعات
FALSE (افتراضي): إخفاء تسميات المجموعات

../../../_images/wms_getlegendgraphic_addlayergroups.png — شكل 3.22 مفتاح الخريطة بدون (يسارًا) ومع (يمينًا) عرض تسميات مجموعات الطبقات¶

ستبدو مخرجات JSON المقابلة التي تعرض أسماء المجموعات كما يلي:

{ "nodes":
  [{ "nodes":
     [{ "icon":"iVBORw0KGgoAAAANSUhEUgAAABQAAAAUCAYAAACNiR0NAAAACXBIWXMAABYlAAAWJQFJUiTwAAAAUklEQVQ4jWNgGAXDHzASUqCsrPwfmX/37l28evBKKisr/0+a7IMiNi93C15DcUpgM4wYQ5nwuZAcMIQNvHv3LuO83C0kG0hysoFZRrJNo2AYAQC87BpkGQj1fwAAAABJRU5ErkJggg==",
        "title":"layer_a", "type":"layer"
     },
     { "nodes":
       [{ "icon":"iVBORw0KGgoAAAANSUhEUgAAABMAAAAUCAYAAABvVQZ0AAAACXBIWXMAABYlAAAWJQFJUiTwAAAAHUlEQVQ4jWNgGAWjYCQDxh887r8G2hGjYBQMGAAA1x0CR0FzIkYAAAAASUVORK5CYII=",
          "title":"layer_b", "type":"layer"
        },
        { "icon":"iVBORw0KGgoAAAANSUhEUgAAABMAAAAUCAYAAABvVQZ0AAAACXBIWXMAABYlAAAWJQFJUiTwAAAAHUlEQVQ4jWNgGAWjYCQDxtmzZ/8aaEeMglEwYAAAaIoCzTtn5XoAAAAASUVORK5CYII=",
          "title":"layer_c", "type":"layer"
       }],
       "title":"lines", "type":"group"
     },
     { "icon":"iVBORw0KGgoAAAANSUhEUgAAABMAAAATCAYAAAByUDbMAAAACXBIWXMAABYlAAAWJQFJUiTwAAAAKklEQVQ4jWNUVlX/z0AlwMLAwMDAnXmQKoYxUcWUUcNGDRs1bNSwYWYYACXDAsvQaTuVAAAAAElFTkSuQmCC",
       "title":"layer_d", "type":"layer"
     }],
     "title":"top-level-group", "type":"group"
  }],
  "title":""
}

3.2.5. GetStyle(s)¶

المعاملات القياسية لطلب GetStyle (أو GetStyles) وفقًا لمواصفات OGC WMS 1.1.1:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetStyle أو GetStyles )
LAYERS	نعم	الطبقات المراد الاستعلام عنها

يدعم طلب GetStyle أيضًا معاملات المورِّد التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetStyles
&LAYERS=mylayer1,mylayer2

3.2.6. DescribeLayer¶

المعاملات القياسية لطلب DescribeLayer وفقًا لمواصفات OGC WMS 1.1.1 و 1.3.0:

المعامل	إلزامي	وصف
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( DescribeLayer )
LAYERS	نعم	الطبقات المراد وصفها
SLD_VERSION	نعم	إصدار SLD

يدعم طلب DescribeLayer أيضًا معاملات المورِّد التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=DescribeLayer
&SLD_VERSION=1.1.0
&LAYERS=mylayer1

يبدو مستند XML كما يلي:

<DescribeLayerResponse xmlns="http://www.opengis.net/sld" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:ows="http://www.opengis.net/ows" xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:se="http://www.opengis.net/se" xsi:schemaLocation="http://www.opengis.net/sld http://schemas.opengis.net/sld/1.1.0/DescribeLayer.xsd">
    <Version>1.1.0</Version>
    <LayerDescription>
        <owsType>wfs</owsType>
        <se:OnlineResource xlink:href="http://localhost/qgisserver" xlink:type="simple"/>
        <TypeName>
            <se:FeatureTypeName>my_vector_layer</se:FeatureTypeName>
        </TypeName>
    </LayerDescription>
    <LayerDescription>
        <owsType>wcs</owsType>
        <se:OnlineResource xlink:href="http://localhost/qgisserver" xlink:type="simple"/>
        <TypeName>
            <se:FeatureTypeName>my_raster_layer</se:FeatureTypeName>
        </TypeName>
    </LayerDescription>
</DescribeLayerResponse>

SLD_VERSION¶

يتيح هذا المعامل تحديد إصدار SLD. القيمة الوحيدة المتاحة هي 1.1.0.

3.2.7. GetPrint¶

يمتلك QGIS Server القدرة على إنشاء مخرجات تخطيط الطباعة بصيغة PDF أو بصيغة بكسلية. تُستخدم نوافذ تخطيط الطباعة في المشروع المنشور قوالبَ. وفي طلب GetPrint يستطيع العميل تحديد معاملات الخرائط والتسميات الموجودة في التخطيط.

يدعم طلب GetPrint الرسم التوضيحي (redlining) و طبقات WMS الخارجية إلى جانب المعاملات التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetPrint )
VERSION	لا	إصدار الخدمة
LAYERS	لا	الطبقات المراد عرضها
TEMPLATE	نعم	قالب التخطيط المراد استخدامه
SRS / CRS	نعم	نظام الإحداثيات المرجعي
FORMAT	لا	صيغة المخرجات
FORMAT_OPTIONS	لا	خيارات صيغة الملف المحددة فقط مع `FORMAT=application/pdf`
ATLAS_PK	لا	معالم الأطلس
STYLES	لا	نمط الطبقات
TRANSPARENT	لا	خلفية شفافة
OPACITIES	لا	العتامة للطبقة أو المجموعة
SELECTION	لا	إبراز المعالم
mapX:EXTENT	لا	امتداد الخريطة 'X'
mapX:LAYERS	لا	طبقات الخريطة 'X'
mapX:STYLES	لا	نمط طبقات الخريطة 'X'
mapX:SCALE	لا	مقياس رسم طبقات الخريطة 'X'
mapX:ROTATION	لا	دوران الخريطة 'X'
mapX:GRID_INTERVAL_X	لا	فاصل الشبكة على المحور x للخريطة 'X'
mapX:GRID_INTERVAL_Y	لا	فاصل الشبكة على المحور y للخريطة 'X'

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetPrint
&MAP=/home/qgis/projects/world.qgs
&CRS=EPSG:4326
&FORMAT=png
&TEMPLATE=Layout%201
&map0:EXTENT=-180,-90,180,90
&map0:LAYERS=mylayer1,mylayer2,mylayer3
&map0:OPACITIES=125,200,125
&map0:ROTATION=45

لاحظ أن قالب التخطيط قد يحتوي على أكثر من خريطة. لذا إذا أردت تهيئة خريطة معينة، فعليك استخدام معاملات mapX: حيث X عدد موجب يمكنك الحصول عليه بفضل طلب GetProjectSettings.

على سبيل المثال:

<WMS_Capabilities>
...
<ComposerTemplates xsi:type="wms:_ExtendedCapabilities">
<ComposerTemplate width="297" height="210" name="Druckzusammenstellung 1">
<ComposerMap width="171" height="133" name="map0"/>
<ComposerMap width="49" height="46" name="map1"/></ComposerTemplate>
</ComposerTemplates>
...
</WMS_Capabilities>

TEMPLATE¶

يمكن استخدام هذا المعامل لتحديد اسم قالب التخطيط المراد استخدامه في الطباعة.

FORMAT¶

يحدد هذا المعامل صيغة صورة الخريطة. القيم المتاحة هي:

png (القيمة الافتراضية)
image/png
jpg
jpeg
image/jpeg
svg
image/svg
image/svg+xml
pdf
application/pdf

إذا كانت قيمة المعامل FORMAT مختلفة عن هذه القيم، فسيُعاد استثناء (exception).

FORMAT_OPTIONS¶

يمكن استخدام هذا المعامل لتحديد خيارات للصيغة المحددة. يُستخدم فقط مع FORMAT=application/pdf في طلبات GetPrint. يأخذ قائمة من أزواج key:value مفصولة بفاصلة منقوطة:

RASTERIZE_WHOLE_IMAGE: ما إذا كان ملف PDF بأكمله سيُصدَّر صورةً. الافتراضي: false.
FORCE_VECTOR_OUTPUT: ما إذا كان ملف PDF سيُصدَّر بصيغة متجهية. الافتراضي: false.
APPEND_GEOREFERENCE: ما إذا كانت معلومات الإسناد الجغرافي ستُضاف إلى ملف PDF. الافتراضي: true.
EXPORT_METADATA: ما إذا كانت البيانات الوصفية (metadata) ستُضاف إلى ملف PDF. الافتراضي: true.
TEXT_RENDER_FORMAT: يضبط صيغة رسم النص عند التصدير إلى PDF. يمكن أن تكون AlwaysOutlines (افتراضي) أو AlwaysText.
SIMPLIFY_GEOMETRY: ما إذا كانت الأشكال الهندسية للمعالم ستُبسَّط. الافتراضي: true.
WRITE_GEO_PDF: ما إذا كان سيُصدَّر ملف PDF جغرافي مكاني (Geospatial PDF). الافتراضي: false.
USE_ISO_32000_EXTENSION_FORMAT_GEOREFERENCING: ما إذا كان سيُستخدم الإسناد الجغرافي وفق Iso32000. الافتراضي: false.
USE_OGC_BEST_PRACTICE_FORMAT_GEOREFERENCING: ما إذا كان سيُستخدم الإسناد الجغرافي وفق أفضل ممارسات OGC. الافتراضي: false.
EXPORT_THEMES: قائمة مفصولة بفواصل بسمات الخريطة (map themes) المستخدمة في تصدير Geospatial PDF
PREDEFINED_MAP_SCALES: قائمة مفصولة بفواصل بمقاييس الرسم المستخدمة لرسم الخريطة
LOSSLESS_IMAGE_COMPRESSION: ما إذا كان يجب ضغط الصور المضمّنة في ملف PDF باستخدام خوارزمية ضغط دون فقدان. الافتراضي: false.
DISABLE_TILED_RASTER_RENDERING: ما إذا كانت الطبقات الشبكية ستُرسم دون تقسيم إلى بلاطات في ملف PDF. الافتراضي: false.

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetPrint
&MAP=/home/qgis/projects/world.qgs
&CRS=EPSG:4326
&FORMAT=pdf
&TEMPLATE=Layout%201
&FORMAT_OPTIONS=FORCE_VECTOR_OUTPUT:TRUE;TEXT_RENDER_FORMAT:AlwaysOutlines;PREDEFINED_MAP_SCALES:250

ATLAS_PK¶

يتيح هذا المعامل تفعيل رسم الأطلس عبر الإشارة إلى المعالم المراد طباعتها. وللحصول على أطلس يضم جميع المعالم، يمكن استخدام الرمز * (وفقًا للحد الأقصى لعدد المعالم المسموح به في إعدادات المشروع).

عندما تكون قيمة FORMAT هي pdf، يُعاد مستند PDF واحد يجمع صفحات المعالم. أما في جميع الصيغ الأخرى، فتُعاد صفحة واحدة.

mapX:EXTENT¶

يحدد هذا المعامل امتداد عنصر خريطة في التخطيط بالشكل xmin,ymin,xmax,ymax.

mapX:ROTATION¶

يحدد هذا المعامل دوران الخريطة بالدرجات.

المعامل mapX:GRID_INTERVAL_X¶

يحدد هذا المعامل كثافة خطوط الشبكة في الاتجاه X.

المعامل mapX:GRID_INTERVAL_Y¶

يحدد هذا المعامل كثافة خطوط الشبكة في الاتجاه Y.

mapX:SCALE¶

يحدد هذا المعامل مقياس الرسم لعنصر خريطة في التخطيط. وهذا مفيد لضمان ظهور الطبقات والتسميات وفق مقياس الرسم حتى لو كان العميل والخادم يستخدمان خوارزميات مختلفة لحساب مقام مقياس الرسم.

mapX:LAYERS¶

يحدد هذا المعامل الطبقات لعنصر خريطة في التخطيط. راجع طبقات GetMap لمزيد من المعلومات عن هذا المعامل.

mapX:STYLES¶

يحدد هذا المعامل أنماط الطبقات المعرّفة في عنصر خريطة معين في التخطيط. راجع أنماط GetMap لمزيد من المعلومات عن هذا المعامل.

3.2.8. GetProjectSettings¶

يعمل هذا النوع من الطلبات بطريقة مشابهة لـ GetCapabilities، لكنه أكثر خصوصية بـ QGIS Server ويتيح للعميل قراءة معلومات إضافية غير متاحة في مخرجات GetCapabilities:

حالة الظهور الأولية للطبقات
معلومات عن البيانات الوصفية للطبقات المتجهية وأنواع تحريرها
معلومات عن ترتيب الطبقات وترتيب الرسم
قائمة الطبقات المنشورة في WFS
بيان ما إذا كانت مجموعة في شجرة الطبقات متنافية (mutually exclusive)

يدعم طلب GetProjectSettings المعاملات التالية:

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetProjectSettings )

3.2.9. GetSchemaExtension¶

يتيح طلب GetSchemaExtension الحصول على القدرات والعمليات الموسّعة الاختيارية لخدمة WMS كما ينفّذها QGIS Server.

المعامل	إلزامي	وصف
MAP	نعم	ملف مشروع QGIS
SERVICE	نعم	اسم الخدمة ( WMS )
REQUEST	نعم	اسم الطلب ( GetSchemaExtension )

مثال على عنوان URL:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetSchemaExtension

يبدو مستند XML كما يلي:

<schema xmlns="http://www.w3.org/2001/XMLSchema" xmlns:wms="http://www.opengis.net/wms" xmlns:qgs="http://www.qgis.org/wms" targetNamespace="http://www.qgis.org/wms" elementFormDefault="qualified" version="1.0.0">
    <import namespace="http://www.opengis.net/wms" schemaLocation="http://schemas.opengis.net/wms/1.3.0/capabilities_1_3_0.xsd"/>
    <element name="GetPrint" type="wms:OperationType" substitutionGroup="wms:_ExtendedOperation"/>
    <element name="GetStyles" type="wms:OperationType" substitutionGroup="wms:_ExtendedOperation"/>
</schema>

3.2.10. طبقات WMS الخارجية¶

يتيح QGIS Server تضمين طبقات من خوادم WMS خارجية في طلبات WMS GetMap و WMS GetPrint. وهذا مفيد خاصةً إذا كان عميل الويب يستخدم طبقة خلفية خارجية في خريطة الويب. ولأسباب تتعلق بالأداء، ينبغي أن يطلب عميل الويب هذه الطبقات مباشرةً (لا أن تمر تتابعيًا عبر QGIS Server). أما في الطباعة، فينبغي تمرير هذه الطبقات تتابعيًا عبر QGIS Server كي تظهر في الخريطة المطبوعة.

يمكن إضافة الطبقات الخارجية إلى المعامل LAYERS بالشكل EXTERNAL_WMS:<layername>. ويمكن بعد ذلك تمرير معاملات طبقات WMS الخارجية (مثل url و format و dpiMode و crs و layers و styles) بوصفها معاملات خدمة بالشكل <layername>:<parameter>. في طلب GetMap قد يبدو ذلك كما يلي:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetMap
&LAYERS=EXTERNAL_WMS:basemap,layer1,layer2
&OPACITIES=100,200,255
&STYLES=,,
&basemap:url=http://externalserver.com/wms.fcgi
&basemap:format=image/jpeg
&basemap:dpiMode=7
&basemap:crs=EPSG:2056
&basemap:layers=orthofoto
&basemap:styles=default

وبالمثل، يمكن استخدام الطبقات الخارجية في طلبات GetPrint:

http://localhost/qgisserver?
SERVICE=WMS
&REQUEST=GetPrint
&TEMPLATE=A4
&map0:layers=EXTERNAL_WMS:basemap,layer1,layer2
&map0:EXTENT=<minx,miny,maxx,maxy>
&OPACITIES=100,200,255
&basemap:url=http://externalserver.com/wms.fcgi
&basemap:format=image/jpeg
&basemap:dpiMode=7
&basemap:crs=EPSG:2056
&basemap:layers=orthofoto
&basemap:styles=default

3.2.11. الرسم التوضيحي (Redlining)¶

هذه الميزة متاحة ويمكن استخدامها مع طلبات GetMap و GetPrint.

يمكن استخدام ميزة الرسم التوضيحي (redlining) لتمرير أشكال هندسية وتسميات في الطلب، يرسمها الخادم فوق الصورة القياسية المُعادة (الخريطة). يتيح هذا للمستخدم إبراز بعض المناطق أو المواقع وغيرها، أو ربما إضافة بعض التعليقات (التسميات) إليها، مما لا يوجد في الخريطة القياسية.

يكون طلب GetMap بالصيغة التالية:

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetMap
&HIGHLIGHT_GEOM=POLYGON((590000 5647000, 590000 6110620, 2500000 6110620, 2500000 5647000, 590000 5647000))
&HIGHLIGHT_SYMBOL=<StyledLayerDescriptor><UserStyle><Name>Highlight</Name><FeatureTypeStyle><Rule><Name>Symbol</Name><LineSymbolizer><Stroke><SvgParameter name="stroke">%23ea1173</SvgParameter><SvgParameter name="stroke-opacity">1</SvgParameter><SvgParameter name="stroke-width">1.6</SvgParameter></Stroke></LineSymbolizer></Rule></FeatureTypeStyle></UserStyle></StyledLayerDescriptor>
&HIGHLIGHT_LABELSTRING=Write label here
&HIGHLIGHT_LABELSIZE=16
&HIGHLIGHT_LABELCOLOR=%23000000
&HIGHLIGHT_LABELBUFFERCOLOR=%23FFFFFF
&HIGHLIGHT_LABELBUFFERSIZE=1.5

ويكون المكافئ في GetPrint بالصيغة التالية (لاحظ إضافة المعامل mapX: لتحديد الخريطة التي تحتوي على الرسم التوضيحي):

http://localhost/qgisserver?
SERVICE=WMS
&VERSION=1.3.0
&REQUEST=GetPrint
&map0:HIGHLIGHT_GEOM=POLYGON((590000 5647000, 590000 6110620, 2500000 6110620, 2500000 5647000, 590000 5647000))
&map0:HIGHLIGHT_SYMBOL=<StyledLayerDescriptor><UserStyle><Name>Highlight</Name><FeatureTypeStyle><Rule><Name>Symbol</Name><LineSymbolizer><Stroke><SvgParameter name="stroke">%23ea1173</SvgParameter><SvgParameter name="stroke-opacity">1</SvgParameter><SvgParameter name="stroke-width">1.6</SvgParameter></Stroke></LineSymbolizer></Rule></FeatureTypeStyle></UserStyle></StyledLayerDescriptor>
&map0:HIGHLIGHT_LABELSTRING=Write label here
&map0:HIGHLIGHT_LABELSIZE=16
&map0:HIGHLIGHT_LABELCOLOR=%23000000
&map0:HIGHLIGHT_LABELBUFFERCOLOR=%23FFFFFF
&map0:HIGHLIGHT_LABELBUFFERSIZE=1.5

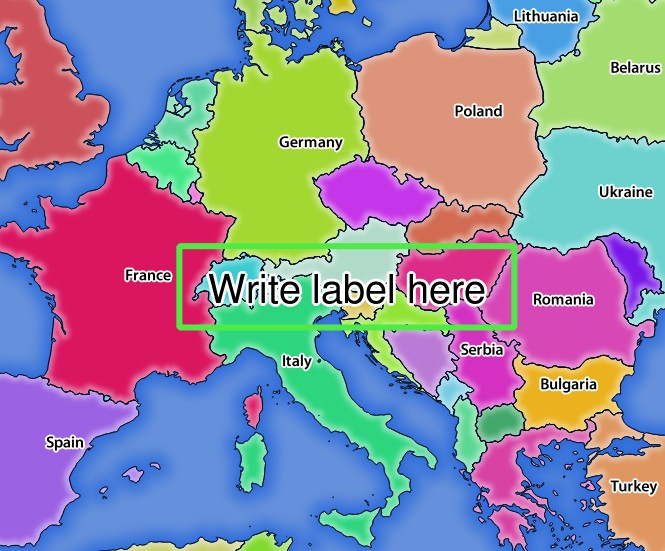

هذه هي الصورة الناتجة عن الطلب أعلاه، وفيها مضلع وتسمية مرسومان فوق الخريطة العادية:

../../../_images/server_redlining.png — شكل 3.23 استجابة الخادم لطلب GetMap مع معاملات الرسم التوضيحي¶

يمكنك ملاحظة وجود عدة معاملات في هذا الطلب للتحكم في ميزة الرسم التوضيحي. تتضمن القائمة الكاملة:

HIGHLIGHT_GEOM: يمكنك إضافة POINT و MULTILINESTRING و POLYGON وغيرها. وهو يدعم الأشكال الهندسية متعددة الأجزاء. إليك مثالًا: HIGHLIGHT_GEOM=MULTILINESTRING((0 0, 0 1, 1 1)). يجب أن تكون الإحداثيات بنظام الإحداثيات المرجعي لطلب GetMap/GetPrint.
HIGHLIGHT_LABELBUFFERCOLOR: يتحكم هذا المعامل في لون النطاق العازل للتسمية.
HIGHLIGHT_LABELBUFFERSIZE: يتحكم هذا المعامل في حجم النطاق العازل للتسمية.
HIGHLIGHT_LABELCOLOR: يتحكم هذا المعامل في لون التسمية.
HIGHLIGHT_LABEL_DISTANCE: يتحكم في المسافة بين المعلم (نقطة أو خط مثلًا) والتسمية بالمليمتر
HIGHLIGHT_LABELFONT: يتحكم هذا المعامل في خط التسمية (مثل Arial)
HIGHLIGHT_LABEL_HORIZONTAL_ALIGNMENT: يضع التسمية أفقيًا على نقطة باستخدام المحاذاة المحددة (مثل 'left' و 'center' و 'right')
HIGHLIGHT_LABEL_ROTATION: يتحكم في دوران التسمية بالدرجات
HIGHLIGHT_LABELSIZE: يتحكم هذا المعامل في حجم التسمية.
HIGHLIGHT_LABELSTRING: يمكنك تمرير نص التسمية إلى هذا المعامل.
HIGHLIGHT_LABEL_VERTICAL_ALIGNMENT: يضع التسمية رأسيًا على نقطة باستخدام المحاذاة المحددة (مثل 'top' و 'half' و 'bottom')
HIGHLIGHT_SYMBOL: يتحكم هذا المعامل في كيفية رسم حدود الشكل الهندسي، ويمكنك تغيير عرض الخط ولونه وعتامته.
