9. إنتاج الخرائط¶

	اهداف	فهم إنتاج الخرائط للبيانات المكانية
	كلمات الدلالة	إنتاج الخرائط, تخطيط الخريطة, شريط المقياس, السهم الشمالي, المفتاح, هيكل الخريطة, وحدة الخريطة

9.1. نظرة عامة¶

إنتاج الخرائط هو عملية ترتيب عناصر الخريطة على ورقة بطريقة تجعل الشخص العادي يفهم موضوعها حتى دون كلمات كثيرة. تُنتج الخرائط عادةً للعروض التقديمية والتقارير التي يكون جمهورها أو قارئها سياسيًا أو مواطنًا أو متعلمًا ليست لديه خلفية مهنية في GIS. ولهذا يجب أن تكون الخريطة فعالة في إيصال المعلومات المكانية. ومن العناصر الشائعة في الخريطة: العنوان، وجسم الخريطة، ومفتاح الخريطة، وسهم الشمال، وشريط مقياس الرسم، وبيان المصدر، وإطار الخريطة (انظر شكل 9.42).

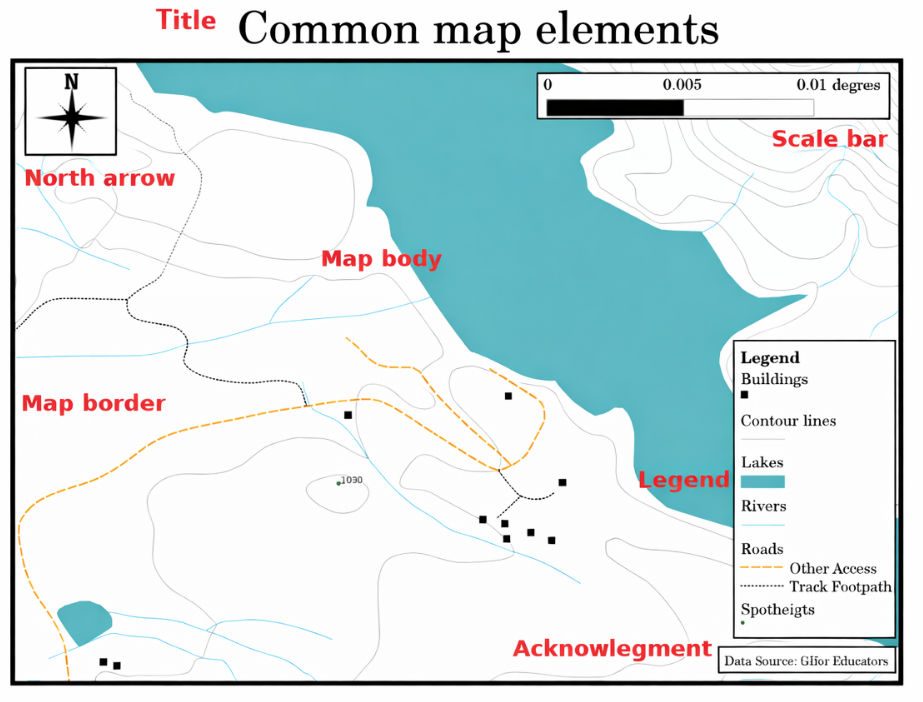

../../_images/map_elements.png — شكل 9.42 عناصر الخريطة الشائعة (المعلَّمة باللون الأحمر) هي العنوان، وجسم الخريطة، ومفتاح الخريطة، وسهم الشمال، وشريط مقياس الرسم، وبيان المصدر، وإطار الخريطة.¶

ومن العناصر الأخرى التي يمكن إضافتها مثلًا شبكة الإحداثيات (Graticule) أو اسم إسقاط الخريطة (CRS). تساعد هذه العناصر مجتمعةً قارئ الخريطة على تفسير المعلومات المعروضة عليها. وجسم الخريطة هو بالطبع أهم أجزائها لأنه يحتوي على معلومات الخريطة. أما العناصر الأخرى فتدعم عملية التواصل وتساعد القارئ على تحديد اتجاهه وفهم موضوع الخريطة. فمثلًا يصف العنوان موضوع الخريطة، ويربط مفتاح الخريطة رموزها بالبيانات الممثَّلة.

9.2. العنوان بالتفصيل¶

عنوان الخريطة مهم جدًا لأنه عادةً أول ما ينظر إليه القارئ في الخريطة. ويمكن تشبيهه بعنوان في صحيفة. يجب أن يكون قصيرًا لكنه يعطي القارئ فكرة أولية عن موضوع الخريطة.

9.3. حدود الخريطة بالتفصيل¶

إطار الخريطة خط يحدد بدقة حواف المنطقة المعروضة على الخريطة. وعند طباعة خريطة مع شبكة إحداثيات (سنصفها لاحقًا)، تجد غالبًا معلومات إحداثيات خطوط الشبكة على امتداد خطوط الإطار، كما ترى في شكل 9.46.

9.4. مفتاح الخريطة بالتفصيل¶

الخريطة تمثيل مبسط للعالم الحقيقي، وتُستخدم رموز الخريطة لتمثيل الأشياء الحقيقية. ولولا الرموز لما فهمنا الخرائط. ولضمان قراءة الشخص للخريطة قراءة صحيحة، يُستخدم مفتاح الخريطة لتوضيح جميع الرموز المستخدمة فيها. إنه أشبه بقاموس يتيح لك فهم معنى ما تعرضه الخريطة. ويظهر مفتاح الخريطة عادةً كمربع صغير في إحدى زوايا الخريطة. ويحتوي على أيقونات تمثل كل منها نوعًا من المعالم. فمثلًا تُبيّن لك أيقونة منزل كيف تتعرف على المنازل في الخريطة (انظر شكل 9.43).

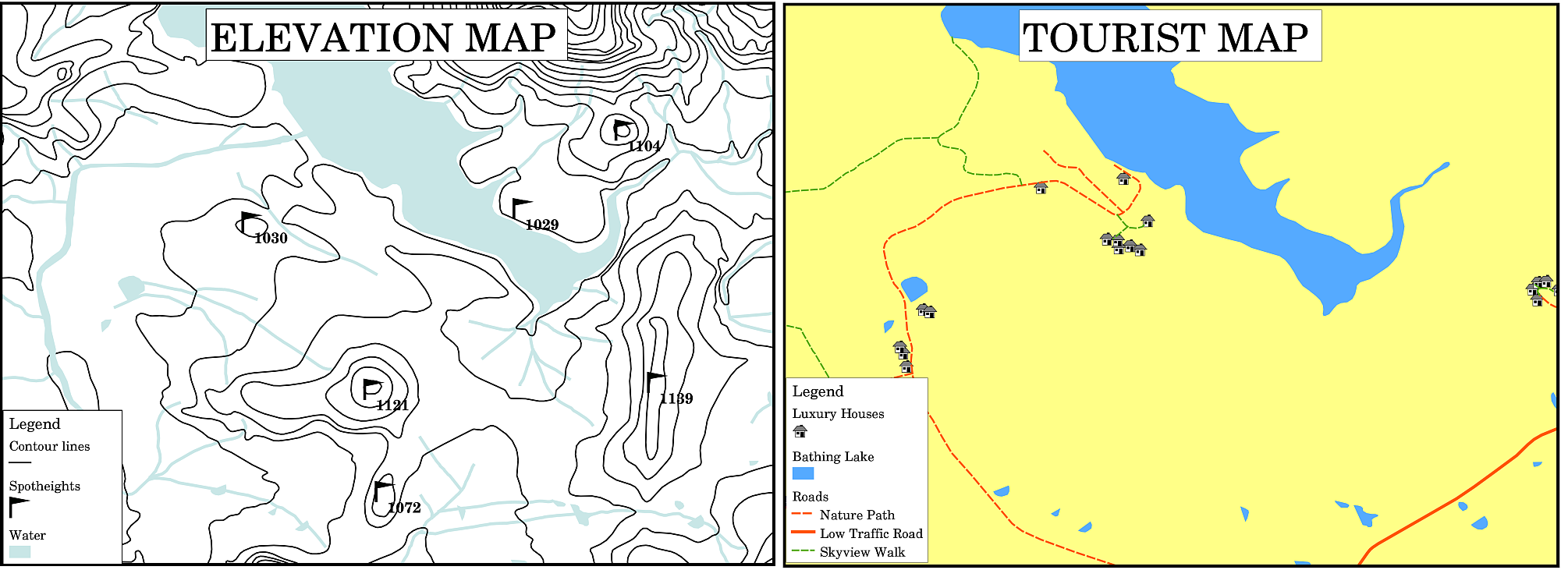

../../_images/map_legend.png — شكل 9.43 خريطتان للمنطقة نفسها، كلتاهما مع مسطح مائي في الخلفية لكن بموضوعات ورموز وألوان مختلفة في مفتاح الخريطة.¶

يمكنك أيضًا استخدام رموز وأيقونات مختلفة في مفتاح الخريطة لإظهار موضوعات مختلفة. في شكل 9.43 ترى خريطة فيها بحيرة باللون الأزرق الفاتح تعلوها خطوط كنتور ونقاط ارتفاع لإظهار معلومات عن تضاريس تلك المنطقة. وعلى الجانب الأيمن ترى المنطقة نفسها مع البحيرة في الخلفية، لكن هذه الخريطة مصممة لتُري السياح مواقع المنازل التي يمكنهم استئجارها لقضاء عطلاتهم. وهي تستخدم ألوانًا أزهى وأيقونة منزل وكلمات أكثر وصفًا وجاذبية في مفتاح الخريطة.

9.5. سهم الشمال بالتفصيل¶

سهم الشمال (ويُسمّى أحيانًا وردة البوصلة) شكل يعرض الاتجاهات الرئيسية: الشمال و الجنوب و الشرق و الغرب. ويُستخدم على الخريطة لبيان اتجاه الشمال.

فمثلًا في GIS يعني هذا أن منزلًا يقع شمال بحيرة سيظهر أعلى البحيرة على الخريطة. وسيكون الطريق الواقع شرقًا على يمين المسطح المائي في الخريطة، والنهر الواقع جنوبًا أسفل المسطح المائي، وإذا كنت تبحث عن محطة قطار غرب البحيرة فستجدها على الجانب الأيسر من الخريطة.

9.6. مقياس الرسم بالتفصيل¶

مقياس رسم الخريطة هو قيمة وحدة مسافة واحدة على الخريطة بما تمثله من مسافة في العالم الحقيقي. وتُعرض القيم بوحدات الخريطة (الأمتار أو الأقدام أو الدرجات). ويمكن التعبير عن مقياس الرسم بعدة طرق، مثلًا بالكلمات، أو كنسبة، أو كشريط مقياس رسم بياني (انظر شكل 9.44).

التعبير عن مقياس الرسم بالكلمات طريقة شائعة الاستخدام، وميزتها أن معظم مستخدمي الخرائط يفهمونها بسهولة. يمكنك رؤية مثال على مقياس رسم بالكلمات في شكل 9.44 (a). وثمة خيار آخر هو طريقة الكسر التمثيلي (RF)، حيث تُعطى مسافة الخريطة والمسافة الأرضية في العالم الحقيقي بوحدات الخريطة نفسها على هيئة نسبة. فمثلًا تعني قيمة RF البالغة 1:25,000 أن أي مسافة على الخريطة تساوي 1/25,000 جزء من المسافة الحقيقية على الأرض (انظر شكل 9.44 (b)). وتُسمّى القيمة 25,000 في النسبة مقام مقياس الرسم. ويفضل المستخدمون الأكثر خبرة غالبًا طريقة الكسر التمثيلي لأنها تقلل الالتباس.

عندما يعبّر الكسر التمثيلي عن نسبة صغيرة جدًا، مثل 1:1000 000، تُسمّى الخريطة خريطة صغيرة المقياس. أما إذا كانت النسبة كبيرة جدًا، مثل خريطة 1:50 000، فتُسمّى خريطة كبيرة المقياس. ومن المفيد أن تتذكر أن الخريطة صغيرة المقياس تغطي مساحة كبيرة، وأن الخريطة كبيرة المقياس تغطي مساحة صغيرة!

التعبير عن مقياس الرسم بيانيًا أو بشريط مقياس طريقة أساسية أخرى للتعبير عن مقياس الرسم. يُظهر شريط المقياس مسافات مقيسة على الخريطة، وتوضع المسافة المكافئة في العالم الحقيقي فوقه كما ترى في شكل 9.44 (c).

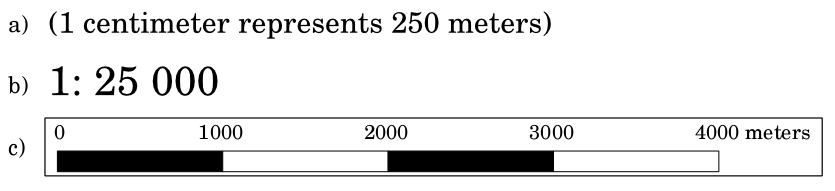

../../_images/map_scale.png — شكل 9.44 يمكن التعبير عن مقياس رسم الخريطة بالكلمات (a)، أو كنسبة (b)، أو كمقياس رسم بياني أو شريطي (c)¶

تُنتج الخرائط عادةً بمقاييس رسم قياسية، مثل 1:10 000، 1:25 000، 1:50 000، 1:100 000، 1:250 000، 1:500 000. فماذا يعني هذا لقارئ الخريطة؟ يعني أنك إذا ضربت المسافة المقيسة على الخريطة في مقام مقياس الرسم، فستعرف المسافة في العالم الحقيقي.

فمثلًا إذا أردنا قياس مسافة 100mm على خريطة مقياس رسمها 1:25,000 فإننا نحسب المسافة في العالم الحقيقي هكذا:

100 mm x 25,000 = 2,500,000 mm

وهذا يعني أن 100 mm على الخريطة تعادل 2,500,000 mm (2500 m) في العالم الحقيقي.

ومن الجوانب المثيرة للاهتمام في مقياس رسم الخريطة أنه كلما صغر مقام المقياس زادت تفاصيل معلومات المعالم في الخريطة. ترى مثالًا على ذلك في شكل 9.45. الخريطتان بالحجم نفسه لكن بمقياسي رسم مختلفين. تُظهر الصورة على اليسار تفاصيل أكثر، فمثلًا يمكن تمييز المنازل الواقعة جنوب غرب المسطح المائي بوضوح كمربعات منفصلة. أما في الصورة على اليمين فلا ترى سوى كتلة سوداء من المستطيلات ولا تستطيع رؤية كل منزل بوضوح.

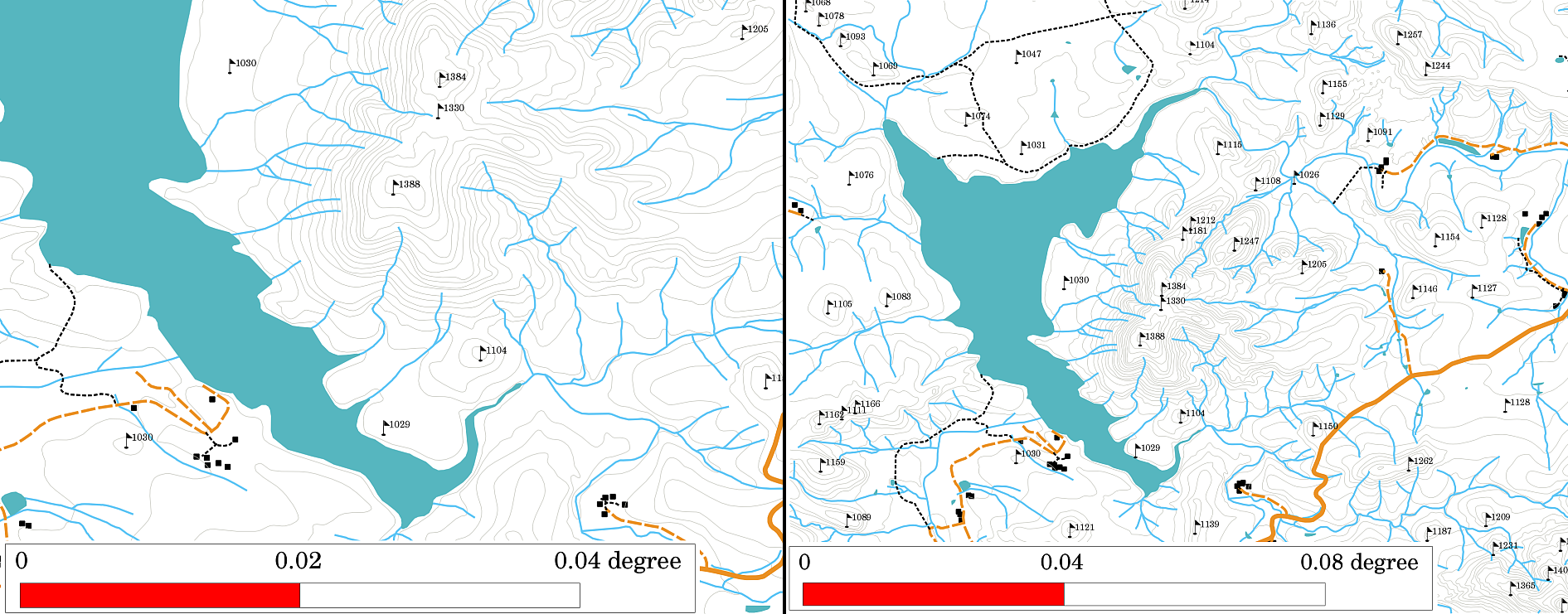

../../_images/map_scale_compare.png — شكل 9.45 خريطتان تعرضان منطقة بمقياسي رسم مختلفين. مقياس رسم الخريطة على اليسار 1:25,000، ومقياس رسم الخريطة على اليمين 1:50,000.¶

9.7. بيان المصدر بالتفصيل¶

في منطقة بيان المصدر من الخريطة يمكن إضافة نص يحتوي على معلومات مهمة. فمثلًا قد تكون المعلومات عن جودة البيانات المستخدمة مفيدة لإعطاء القارئ فكرة عن تفاصيل مثل كيف أُنشئت الخريطة ومن أنشأها ومتى. فإذا نظرت إلى خريطة طبوغرافية لمدينتك، فمن المفيد أن تعرف متى أُنشئت ومن أنشأها. فإذا كان عمر الخريطة 50 عامًا، فستجد على الأرجح كثيرًا من المنازل والطرق التي لم تعد موجودة أو ربما لم توجد أصلًا. وإذا علمت أن الخريطة أنشأتها مؤسسة رسمية، يمكنك التواصل معها وسؤالها إن كانت لديها نسخة أحدث من تلك الخريطة بمعلومات محدّثة.

9.8. شبكة الإحداثيات بالتفصيل¶

شبكة الإحداثيات (Graticule) شبكة من الخطوط تُرسم فوق الخريطة لتسهيل التوجه المكاني على القارئ. ويمكن استخدام الخطوط كمرجع. فمثلًا يمكن أن تمثل خطوط الشبكة دوائر العرض وخطوط الطول للأرض. وعندما تريد الإشارة إلى منطقة معينة على الخريطة أثناء عرضك التقديمي أو في تقرير، يمكنك أن تقول: 'المنازل القريبة من دائرة العرض 26.04 / خط الطول -32.11 كثيرًا ما تتعرض للفيضانات خلال يناير وفبراير' (انظر شكل 9.46).

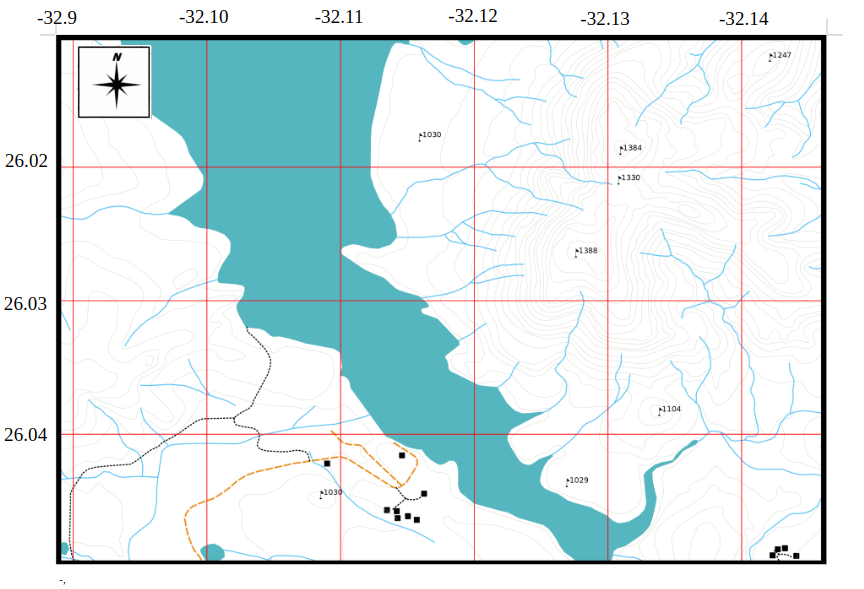

../../_images/map_graticule.png — شكل 9.46 شبكات إحداثيات (خطوط حمراء) تمثل دوائر العرض وخطوط الطول للأرض. ويمكن استخدام قيم دوائر العرض وخطوط الطول على إطار الخريطة لتوجّه أفضل على الخريطة.¶

9.9. اسم إسقاط الخريطة بالتفصيل¶

يحاول إسقاط الخريطة تمثيل الأرض ثلاثية الأبعاد بكل معالمها، كالمنازل والطرق والبحيرات، على ورقة مسطحة. وهذا أمر صعب جدًا كما تتخيل، وحتى بعد مئات السنين لا يوجد إسقاط واحد قادر على تمثيل الأرض تمثيلًا مثاليًا لأي منطقة في العالم. ولكل إسقاط مزايا وعيوب.

ولكي يتمكن الناس من إنشاء خرائط بأعلى دقة ممكنة، درسوا أنواعًا كثيرة ومختلفة من الإسقاطات وعدّلوها وأنتجوها. وفي النهاية طوّرت كل دولة تقريبًا إسقاط الخريطة الخاص بها بهدف تحسين دقة الخرائط لمنطقتها الإقليمية (انظر شكل 9.47).

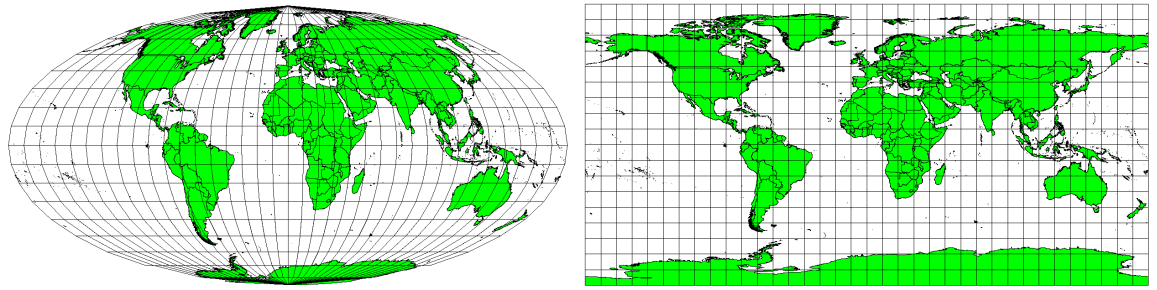

../../_images/map_projection.png — شكل 9.47 العالم بإسقاطات مختلفة: إسقاط Mollweide متساوي المساحة على اليسار، وإسقاط Plate Carree الأسطواني متساوي المسافات على اليمين.¶

ومع أخذ هذا في الحسبان، يمكننا الآن أن نفهم لماذا من المنطقي إضافة اسم الإسقاط على الخريطة. فهو يتيح للقارئ أن يرى بسرعة ما إذا كان من الممكن مقارنة خريطة بأخرى. فمثلًا تبدو المعالم على خريطة بما يُسمّى الإسقاط متساوي المساحة مختلفة جدًا عن المعالم المسقطة بالإسقاط الأسطواني متساوي المسافات (انظر شكل 9.47).

إسقاط الخرائط موضوع معقد جدًا ولا يمكننا تغطيته بالكامل هنا. وقد ترغب في الاطلاع على موضوعنا السابق: أنظمة الإحداثيات المرجعية إذا أردت معرفة المزيد عنه.

9.10. المشاكل الشائعة / أشياء يجب أن تكون على علم بها¶

من الصعب أحيانًا إنشاء خريطة سهلة الفهم وحسنة التنظيم مع إظهار جميع المعلومات التي يحتاج القارئ إلى معرفتها وشرحها. ولتحقيق ذلك، عليك إنشاء ترتيب وتكوين مثاليين لجميع عناصر الخريطة. ركّز على القصة التي تريد أن ترويها بخريطتك وعلى كيفية ترتيب العناصر، مثل مفتاح الخريطة وشريط مقياس الرسم وبيان المصدر. وبذلك تحصل على خريطة جيدة التصميم وتعليمية، يرغب الناس في النظر إليها ويستطيعون فهمها.

9.11. ماذا تعلمنا؟¶

لنختتم ما تناولناه في ورقة العمل هذه:

إنتاج الخرائط يعني ترتيب عناصر الخريطة على ورقة.
عناصر الخريطة هي العنوان، وجسم الخريطة، وإطار الخريطة، ومفتاح الخريطة، ومقياس الرسم، وسهم الشمال، وبيان المصدر.
مقياس الرسم يمثل نسبة المسافة على الخريطة إلى المسافة الفعلية في العالم الحقيقي.
يُعرض مقياس الرسم بـ وحدات الخريطة (الأمتار أو الأقدام أو الدرجات)
يشرح مفتاح الخريطة جميع الرموز الموجودة على الخريطة.
يجب أن تشرح الخريطة المعلومات المعقدة بأبسط طريقة ممكنة.
تُعرض الخرائط عادةً دائمًا بحيث يكون 'الشمال إلى الأعلى'.

9.12. الآن تحاول!¶

إليك بعض الأفكار التي يمكنك تجربتها مع متعلميك:

حمّل بعض الطبقات المتجهية لمنطقتك المحلية في نظام GIS الخاص بك. وانظر إن كان متعلموك يستطيعون التعرف على أمثلة لأنواع مختلفة من عناصر مفتاح الخريطة مثل أنواع الطرق أو المباني. أنشئ قائمة بعناصر مفتاح الخريطة وحدّد الشكل الذي يجب أن تبدو عليه الأيقونات، بحيث يستطيع القارئ معرفة معناها في الخريطة بأسهل طريقة.
أنشئ مع متعلميك تخطيطًا لخريطة على ورقة. حدّد عنوان الخريطة، وطبقات GIS التي تريد عرضها، والألوان والأيقونات التي ستظهر على الخريطة. استخدم التقنيات التي تعلمتها في الموضوعين البيانات المتجهية و البيانات الوصفية للمعالم المتجهية لضبط الترميز وفقًا لذلك. وعندما يصبح لديك قالب، افتح تخطيط الطباعة في QGIS وحاول ترتيب تخطيط الخريطة كما خططت.

9.13. شيء لتفكر به¶

إذا لم يكن لديك حاسوب متاح، يمكنك استخدام أي خريطة طبوغرافية ومناقشة تصميم الخريطة مع متعلميك. وتحقّق مما إذا كانوا يفهمون ما تريد الخريطة قوله. ما الذي يمكن تحسينه؟ ما مدى دقة تمثيل الخريطة لتاريخ المنطقة؟ كيف تختلف خريطة من قبل 100 عام عن الخريطة نفسها اليوم؟

9.14. قراءة متعمقة¶

كتائب:

Chang, Kang-Tsung (2006). Introduction to Geographic Information Systems. الطبعة الثالثة. McGraw Hill. ISBN: 0070658986
DeMers, Michael N. (2005). Fundamentals of Geographic Information Systems. الطبعة الثالثة. Wiley. ISBN: 9814126195

الموقع الإلكتروني: مقياس الرسم (خريطة)

يحتوي دليل مستخدم QGIS أيضًا على معلومات أكثر تفصيلًا حول إنتاج الخرائط في QGIS.

9.15. ماذا بعد؟¶

في القسم التالي سنلقي نظرة أقرب على التحليل المتجهي لنرى كيف يمكننا استخدام GIS لأكثر من مجرد إنشاء خرائط جميلة المظهر!
